臨場感あふれる宇宙観測を楽しもう - SV230スーパーズームアイピース

ベテランの天文眼視観測者への朗報！我々が期待しているのは

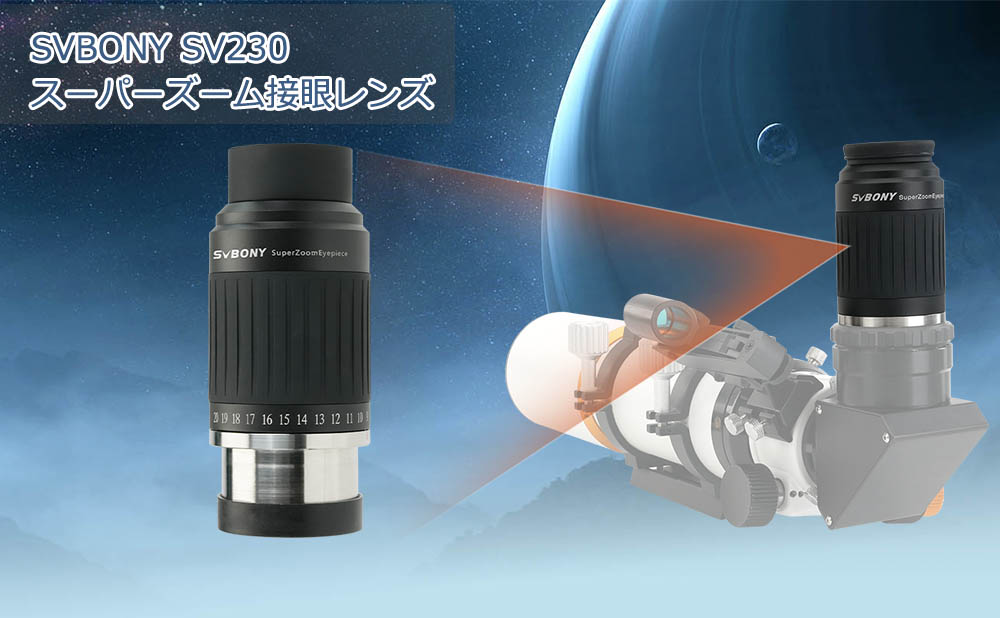

SVBONYはお客様のご支援とご関心のおかげで今日があり、お客様からいただく貴重なご意見を大切にしています。平素よりいただいた製品開発ニーズをもとに、新たなズームアイピースを企画いたしました。 8mm〜20mmのズーム、2.5倍のズーム比、見かけ視界57度〜72度の広角視野、17mm〜19mmの長いアイレリーフを備えています。また、本製品も現行最高級の非球面と特殊光学ガラスを複数枚使用し、6群9枚の光学設計を採用しています。

研究新製品開発の難しさ！製品誕生秘話

光学設計：
視野とズーム比の 2 つの主要なパラメータのバランスのとれたパフォーマンスを確保するには、光学設計ソフトウェアZeMaxで何度もシミュレーションを行い、最適な設計バランスを見つける必要があります。しかし、光学構造設計が複雑なため、変数を入力するたびに、計算結果が出るまで数十時間待たなければなりませんでした。（この設計プロセスには数ヶ月を要しました）

SV230スーパーズーム接眼レンズの光学設計が直面する最大の課題は、低倍率焦点距離での視野が狭いという歴史的な課題です。このズーム接眼レンズは、良像確保を前提に光学設計により低倍率焦点距離端の視野角57度、高倍率視野角72度、ズーム比2.5倍を実現しました。このデザインは、スワロフスキーの主力バードウォッチングスコープ ATX を搭載したズーム接眼レンズとすでに匹敵するか、わずかにリードしています。

構造設計：
SV230スーパーズーム接眼レンズの有効口径は23mmで、1.25 インチ接眼レンズの最大構造設計サイズです。同時に、双眼装置で使用されるお客様もいらっしゃることを考慮し、全体の視野サイズを60mm以内に抑えました。しかし、レンズの最大外形はすでに約 58 mm であるため、当社の接眼レンズ本体はすべて肉薄で設計されており、そのため金属加工とレンズ鏡胴の同軸度に対してより高い要件が求められています。このような薄設計では、鏡胴を変形させることなく加工することが大きな課題となります。

目を引く製品の特徴！努力の結果に手に入れたのは

構造の特徴：

クリックストップ設計/位置決めビーズ設計：2つの焦点距離ごとにビーズをセットし、ズーム時の使いやすさを向上
デュアルインターフェース設計：1.25インチと2インチのインターフェースの取り付けに対応
乱視矯正装置の取り付けをサポート：市場で主流の矯正装置の取り付けをサポートし、一部のユーザーが乱視のためにシャープな星像を達成できない課題に対応
M43 撮影インターフェースを提供し、接眼レンズの後端にカメラを接続した撮影を容易に実行できるようにする
ステンレススチール製のスリーブ：耐久性と美観を向上
標準的な1.25インチと2インチのフィルタースレッドに対応

光学特徴：

57度-72度の広視野角を提供
8mm-20mmの光学連続ズーム
フラッシュフォーカス設計（ズームしてもピントの移動が小さい設計）

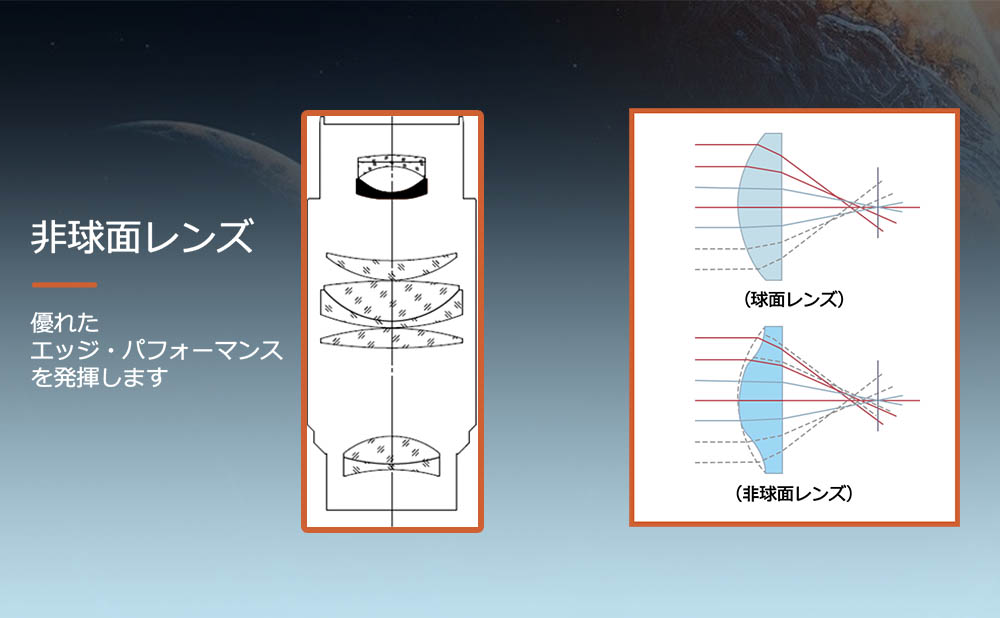

高価な両面非球面レンズ搭載
フラットフィールドレンズ内蔵
長いアイレリーフ設計：17mm-19mm

SV230スーパーズームアイピースに関するQ&A

Q1.SV230スーパーズームアイピースが収差を抑えるためにアドバンストガラスを使用しているという専門的なデータは？

A1. ガラスにZlaF、ZBaFなどの特殊材料を使用し、非球面レンズ設計を採用しました。これによりSV230スーパーズームアイピースが収差を抑えました。

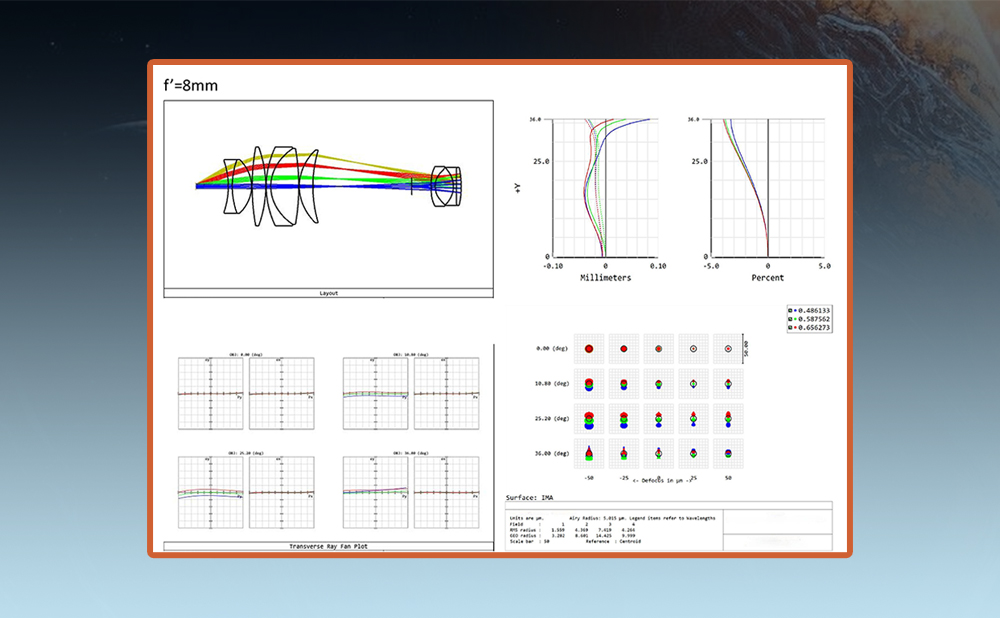

専門的な収差データを示すために、SVBONYの光学エンジニアが光学設計ソフトウェアを使用して、f/5 絞りでSV230接眼レンズの主焦点距離端の収差性能をシミュレートしました。
f=8mm

Q2.SV230スーパーズームアイピースは、F5以上の屈折望遠鏡や反射望遠鏡など、どのような望遠鏡のパラメータに適していますか？

A2. 接眼レンズの設計は、角倍率歪曲収差の補正に重点を置き、軸外のイメージのために最適化されており、F/4までの主鏡筒をサポートしています。

Q3.SV230スーパーズームアイピースに非点収差補正レンズは付属していますか？

A3. 接眼レンズには非点収差補正レンズ取り付け口が標準装備されていますが、非点収差補正レンズは標準装備されていません。

Q4.SV230スーパーズームアイピースとバローレンズなどの相性はどうですか？また、特に適した組み合わせ、適さない組み合わせはありますか？

A4. Televueレベルのバローレンズと組み合わせて使用することをお勧めします。市販の100ドル以下のバロースコープとの組み合わせはお勧めできません。また、SV230スーパーズームアイピースの発売後、市場からのフィードバックをもとに、バロー専用アクセサリーもタイムリーにリリースする可能性があります。

Q5. 製品写真の2インチアダプターの内側が黒くないことに気づきました。実際の製品では、この2インチアダプターの内側も黒くないのですか？

A5. 実際の製品は黒ではなくステンレス製です。2インチアダプターは主に接眼レンズを合わせるために使用され、接眼レンズの有効口径は29mmですので、2インチアダプターの内側が減光でなくても影響はありません。

Q6.写真では2インチアダプターが細く見えますが、強度はどれくらいですか？

A6. 2インチアダプターはステンレス製で、従来のアルミニウム製スリーブよりはるかに硬いので、スリーブの硬さを心配する必要はありません。

他にご質問やアドレスご意見がございましたら、info@svbony.jp までお気軽にお問い合わせてください。
